La Cavitation

Cavitation et maintenance industrielle : comprendre, prévenir, protéger

La cavitation est un phénomène physique redouté dans les systèmes hydrauliques industriels.
Elle survient lorsque la pression d’un liquide chute localement en dessous de sa pression de vapeur, provoquant la formation de bulles de vapeur.
Lorsqu’elles implosent, ces bulles génèrent des micro-chocs violents capables d’endommager irrémédiablement les composants internes des pompes, turbines ou vannes.

Conséquences de la cavitation :

• Érosion des surfaces métalliques
• Vibrations anormales et bruit excessif
• Perte de rendement hydraulique
• Risque accru de panne et d’arrêt de production

Pour prévenir ce phénomène, un paramètre clé entre en jeu :
le NPSH (Net Positive Suction Head).
Le NPSH : garant de la sécurité hydraulique
Le NPSH représente la pression disponible à l’entrée de la pompe, comparée à la pression de vapeur du liquide.

Il se décline en deux notions essentielles :
NPSH disponible (NPSHd) : c'est la pression réelle fournie par le système à l’aspiration de la pompe. Elle dépend de la hauteur d’aspiration, des pertes de charge, de la pression atmosphérique, etc.
NPSH requis (NPSHr) : c'est la pression minimale exigée par la pompe pour fonctionner sans cavitation. Cette valeur est fournie par le constructeur.

Pour éviter la cavitation, le NPSHd doit toujours être supérieur au NPSHr.
Voir schéma en bas de page.
Si ce n’est pas le cas, des bulles de vapeur se forment, implosent, et endommagent les composants internes de la pompe.

Agir contre la cavitation

• Réaliser des audits de performance hydraulique
• Diagnostiquer les risques de cavitation à l’aide d’outils de mesure avancés
• Calculer et optimiser le NPSH dans vos installations
• Proposer des solutions concrètes, modification de la tuyauterie, adaptation des vitesses de rotation, choix de matériaux résistants
• Former vos équipes à la détection précoce des signes de cavitation.

Prévenir la cavitation, c’est préserver vos équipements, sécuriser vos process et optimiser vos coûts d’exploitation.
La cavitation ne se voit pas toujours... mais elle se combat efficacement avec la bonne expertise.
Faites appel à une expertise dédiée pour transformer ce risque invisible en performance durable.

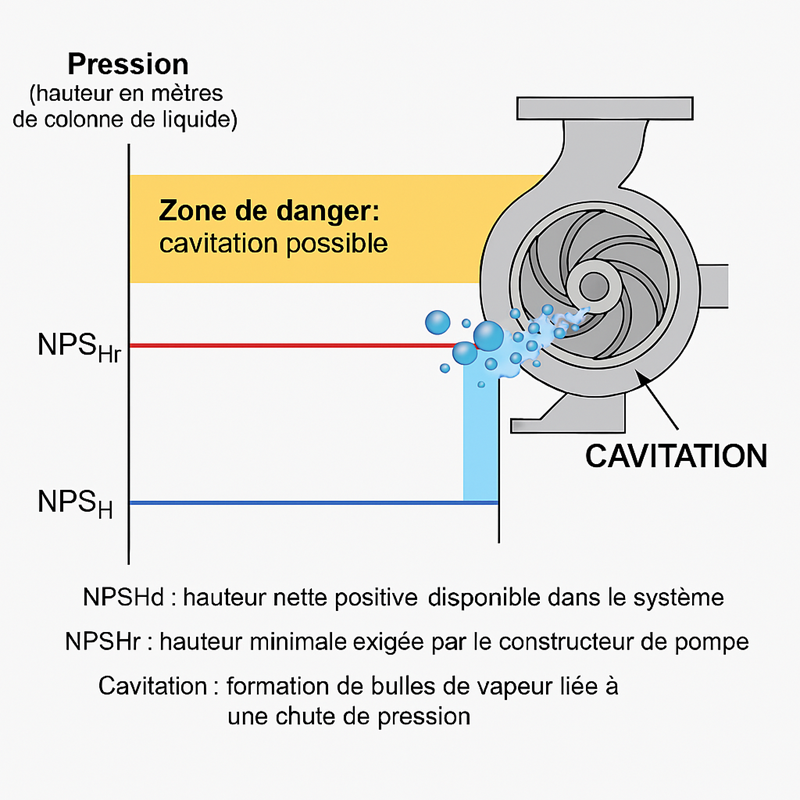

Interaction entre NPSH disponible et requis – Risque de cavitation
